260kg/H ο κοινός ενιαίος τοίχος ζάρωσε το ζαρωμένο γραμμή σωλήνα εξώθησης σωλήνων διαμορφώνοντας τη μηχανή

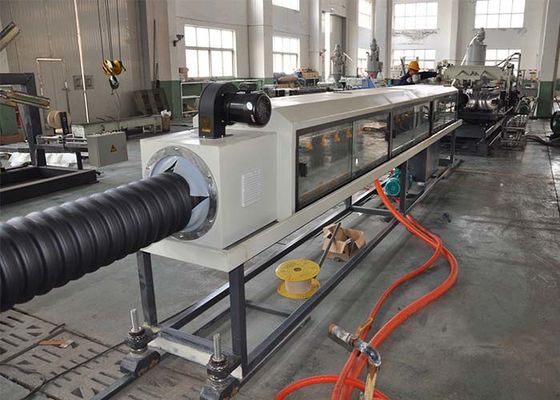

• Ο ζαρωμένος σωλήνας που διαμορφώνει τη μηχανή έχει κλείσει τη δομή, και μπορούμε επίσης να παρέχουμε την κενή διαμόρφωση. Διαμορφώνοντας την κίνηση φορμών μπρος-πίσω σε κλειστό και ολοκληρωτικά μια σήραγγα. Η διαμόρφωση της σήραγγας είναι σχέδιο σάντουιτς και ψύξη της φόρμας forcely με την ψύξη του νερού. Η φορμάροντας λουρίδα αποτελείται από το χάλυβα καρβιδίου, έτσι είναι αντιδιαβρωτική.

  Η Single-wall ζαρωμένη μηχανή σωλήνων αναπτύχθηκε από Shandong Huasu. Υιοθετεί τα εργαλεία για να τρέξει τις ενότητες και τα πρότυπα ώστε να πραγματοποιηθούν η ψύξη κυκλοφορίας νερού και αερόψυξη των προϊόντων, η οποία εξασφαλίζει τη μεγάλη σχηματοποίηση, ακόμη και corrugation, τον ομαλό εσωτερικό και εξωτερικό τοίχο σωλήνων. Αυτοί οι ζαρωμένοι σωλήνες χρησιμοποιούνται ειδικά στο σωλήνα αγωγών καλωδίων.

  Ο ενιαίος ζαρωμένος τοίχος σωλήνας χρησιμοποιείται ευρέως στους τομείς του αυτόματου καλωδίου, των ηλεκτρικών νήμα-περνώντας σωλήνων, του κυκλώματος της εργαλειομηχανής, των προστατευτικών σωλήνων του καλωδίου λαμπτήρων και φαναριών, των σωλήνων του κλιματιστικού μηχανήματος και του πλυντηρίου, κ.λπ.

• Κατάλογος γραμμών παραγωγής

Αριθ.	Όνομα & πρότυπο		Ποσότητα
01	Ενιαίος εξωθητής βιδών SJ90x30		1 σύνολο
02	Φόρμες	επικεφαλής φραγμός φορμών κύβων 50mm	7 σύνολα
		επικεφαλής φραγμός φορμών κύβων 63mm
		επικεφαλής φραγμός φορμών κύβων 75mm
		επικεφαλής φραγμός φορμών κύβων 90mm
		επικεφαλής φραγμός φορμών κύβων 110mm
		επικεφαλής φραγμός φορμών κύβων 160mm
		επικεφαλής φραγμός φορμών κύβων 200mm
03	Forming-μηχανή sbcj-200		1 σύνολο
04	Τέμνουσα μηχανή stg-200		1 σύνολο
05	Ανατροπή του υποστηρίγματος		1 σύνολο
06	Σύστημα ελέγχου PLC		1 σύνολο



• Λεπτομερείς τεχνικές πληροφορίες

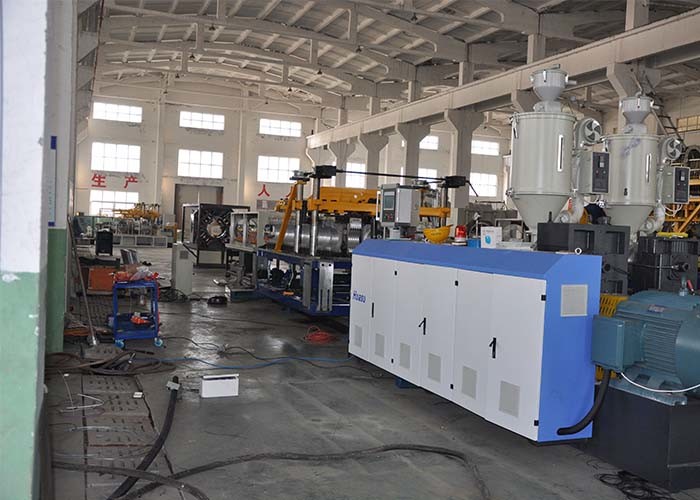

1.0 ενιαίος εξωθητής βιδών SJ 90x30

--Σκληρότητα βιδών βαρελιών της βίδας HV>740

--Υλική σκληρότητα 38CrMoAlA του βαρελιού HV>940

--Χειρισμός εναζώτωσης

--Βάθος της εναζώτωσης 0,4 βαρελιών--0.7mm

--Βάθος της εναζώτωσης 0.30.6mm βιδών

--Διάμετρος της βίδας 90mm

--Λ: Δ 30 ︰ 1



Ψύξη Heating&

--Ζώνη 5 ζώνες Χ 4.5kw θέρμανσης βαρελιών

--Ζώνη ψύξης βαρελιών 5 ζώνες Χ 0.18kw

--Δύναμη του βαρελιού που θερμαίνει 23kw

Οδήγηση

--Μηχανή εναλλασσόμενου ρεύματος 150-1500 r.p.m 75kw

--Μετατροπέας Φούτζι

--Οδήγηση εργαλείων κιβωτίων ροδών

--Εργαλείο υλικό 20CrMnTi

--Ελικοειδές εργαλείο τύπων εργαλείων

--Μέγιστη παραγωγή 260kg/h

1.1 σύστημα αυτόματος-σίτισης

--Αυτόματο ξηρότερο 1pcs

--Υλικός αυτόματος-φορτωτής 1pcs



2.0 φόρμες

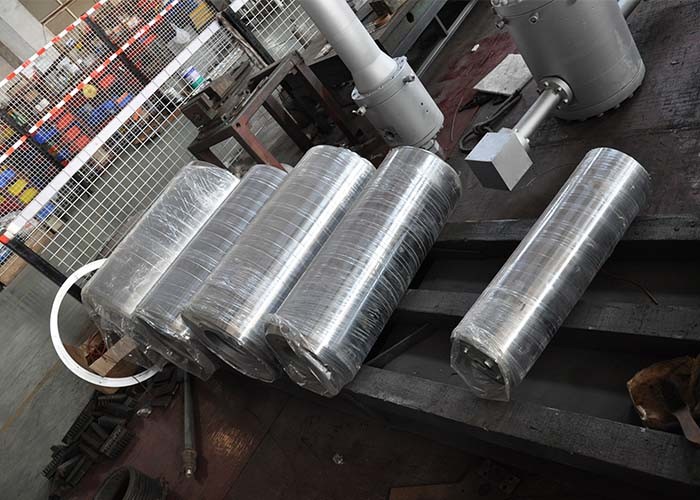

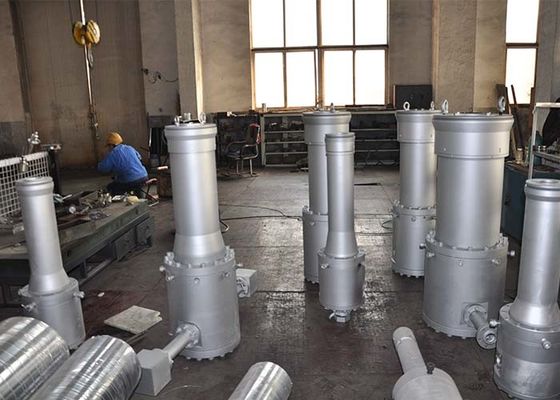

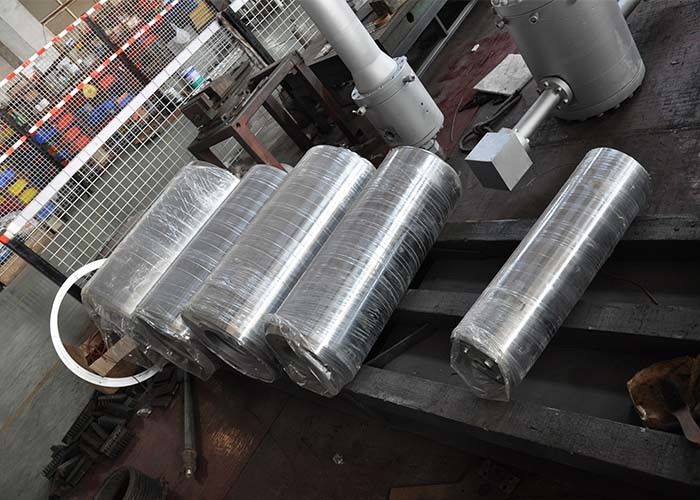

2.1 κεφάλι κύβων

--Προδιαγραφή: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Σπείρα δομών κύβων

--Υλική εναζώτωση & απόσβεση χρωμίου 40

2.2 φραγμός φορμών

--Υλικό υψηλό - κράμα ποιοτικού αργιλίου

--Ποσότητα 35 ζευγάρια

--Αερόψυξη τύπων ψύξης

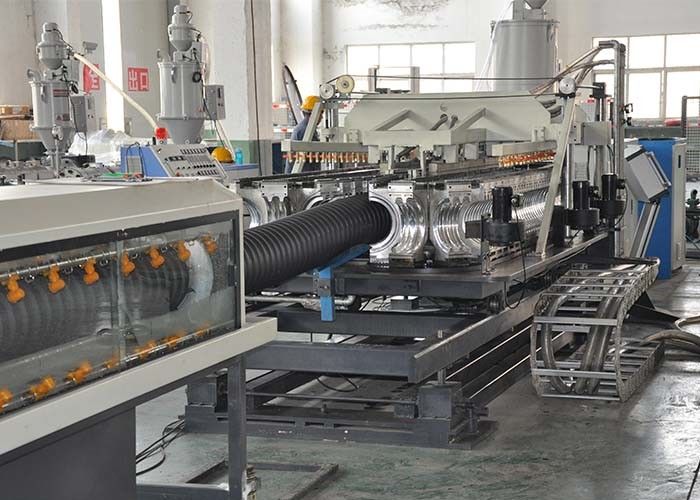

3.0 forming-μηχανή sbcj-200

--Μήκος της αλυσίδας της ενότητας 4620 χιλ.

--Ποσότητα ενότητας 35 ζευγάρια (φόρμα αργιλίου)

--Αναστροφέας 1pcs

--In-phase μηχανή κίνησης κορυφών & κατώτατων σημείων 3.7kw

--Αερόψυξη τρόπου ψύξης

--Πίεση των δροσίζοντας καναλιών 1.8MPa ενότητας

--Κεντρικό ύψος (χιλ.) 1050mm (διευθετήσιμος)

--ΕΝΌΤΗΤΑ Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 ΧΙΛ.

--Αυτόματος-λαδώνοντας σύστημα 1 σύνολα

--Θερμοκρασία ύδατος ψύξης 8-20℃

--Μέγιστη κατανάλωση νερού 1,5 cum/h

--Μέγιστη οριζόντια ρύθμιση ±50 χιλ.

--Μέγιστη όρθια ρύθμιση 100 χιλ.

--Βάρος της μηχανής 3000kg



4.0 τέμνουσα μηχανή stg-200

--Ταυτότητα Φ50-Φ200mm διαμέτρων σωλήνων

--Στερέωση του σφιγκτήρα «μισού» από τον κύλινδρο

--Στερέωση πνευματική

--Κοπή στον καθορισμένου μήκους: Η διαμόρφωση της μηχανής μετρά το μήκος του σωλήνα και δίνει την τέμνουσα διαταγή.



5.0 ανατροπή του υποστηρίγματος

--Μήκος 6000mm



6.0 σύστημα ελέγχου PLC

--Έλεγχος θερμοκρασίας

--Επαφέας (Siemens)

--Αγγλικές επιλογές

--Ανθρώπινη διεπαφή 10,4 1set μηχανών (Siemens)

--Σύστημα 1set PLC νέας γενιάς (Siemens)

--Οθόνη αφής, ανθρώπου-μηχανής διάλογος
