Σαφής σωλήνας τοίχων PE που κατασκευάζει τη γραμμή και τη μηχανή εξώθησης για το PE το στερεό σωλήνα τοίχων

Γενικές πληροφορίες

• Ειδικό αίτημα από τον πελάτη:
• Προϊόντα:
  • Εφαρμογή: Πέρασμα κλωστής σε βελόνα, εξαερισμός, αποξήρανση
  • Μήκος σωλήνων: Χορήγηση της έρευνας του πελάτη
  • Συνιστώμενη πρώτη ύλη: νέο υλικό για το PE
  • Ο κατάλογος και η πίεση σωλήνων βαθμολογούν:

Διάμετρος (χιλ.)	20	25	32	40	50	63
Βαθμός πίεσης



• Περιβαλλοντική συνθήκη



Θέση	Εργαστήριο
Παροχή ηλεκτρικού ρεύματος	Καμία επικίνδυνη περιοχή, καμία περιοχή στάσεων δύναμης
Βαθμός υγρασίας	≤95%
Θερμοκρασία	0-36℃



• Όρος εργασίας



Δύναμη	380 Β Χ 50 Hz Χ φάση 3 (σύμφωνα με την απαίτηση πελατών)
Συνολική δύναμη	140kw, κατανάλωση ενέργειας είναι για 85kw
Δροσίζοντας νερό	Ανακυκλώνοντας νερό. ≤20℃, ≥0.3Mpa, ~15M ³ /h
Συμπιεσμένος αέρας	0.3m3/min, >1.2Mpa
Διάσταση περιλήψεων	42m×2.2m×2.5m



• Κύρια τεχνική απόδοση



Εξωθητής	Μηχανή	Μέγιστη παραγωγή	Σημείωση
SJ65/33	75kw	220kg/h	Εξώθηση για το σωλήνα
SJ30/25	2.2kw	10kg/h	Εξώθηση για το σημάδι



1. Η ικανότητα παραγωγής ποικίλλει με τα υλικά και τους όρους λειτουργίας.

2. Ταχύτητα γραμμών: Σύμφωνα με το πάχος, πρότυπα σωλήνων και όρος λειτουργίας.

3. Κατεύθυνση λειτουργίας: Από τα δεξιά προς τα αριστερά.

4. Το χρώμα της γραμμής: Τυποποιημένο χρώμα HUASU.

5. Παραμένει το δικαίωμα να βελτιωθεί η προδιαγραφή της γραμμής, εάν υπάρχει οποιοσδήποτε πελάτης τροποποίησης στο μέλλον δεν θα ενημερωθεί.





Λεπτομερείς τεχνικές πληροφορίες

Αριθ.	Όνομα	Πρότυπο	Qty	Παρατήρηση
1.0	Ενιαίος εξωθητής βιδών	SJ65×33	1 σύνολο	Εξώθηση για το σωλήνα
	Ενιαίος εξωθητής βιδών	SJ30×25	1 σύνολο	Εξώθηση για το σημάδι
2.0	Φόρμες		1 σύνολο
3.0	Κενή δεξαμενή υδρόψυξης βαθμολόγησης	Sgzl-63	1 σύνολο	3000mm
	Κενή δεξαμενή υδρόψυξης βαθμολόγησης	Sgzl-63	1 σύνολο	6000mm
4.0	Δεξαμενή νερού ψεκασμού	Sgpl-63	2 σύνολα
5.0	Έλξη-από τη μηχανή	Sdq-63	1 σύνολο
6.0	Τέμνουσα μηχανή	Sgqg-63	1 σύνολο
7.0	Ανατρέψτε το υποστήριγμα		1 σύνολο
8.0	Σύστημα ελέγχου		1 σύνολο



1.1 ενιαίος εξωθητής βιδών SJ30×25

--Σκληρότητα βιδών της βίδας HV>740

--Σκληρότητα βαρελιών του βαρελιού HV>940

--Υλικό 38CrMoALA, χειρισμός εναζώτωσης

--Βάθος 0.5~0.7mm εναζώτωσης βαρελιών

--Βάθος 0.4~0.6mm εναζώτωσης βιδών

--Αυλακωμένο βαρέλι με τη water-cooled αναγκασμένη σίτιση

--Διάμετρος 30mm βιδών

--Λ: Δ 25:1

Θέρμανση & ψύξη

--Ζώνη 3 ζώνες × 1kw θέρμανσης βαρελιών

--Δύναμη 3kw βαρελιών

Οδήγηση

--Μηχανή εναλλασσόμενου ρεύματος 2.2kw

--Πλανητικός κυκλοειδής μειωτής μειωτών

--Υλική χοάνη ανοξείδωτου χοανών



2.0 φόρμες

--Προδιαγραφή Φ20-63mm

--Σπειροειδές διασπασμένο σχέδιο δομών δομών

--Υλική επεξεργασία σφυρηλατημένων κομματιών και μετρίασης χρωμίου 40

--Δαχτυλίδι θέρμανσης ανοξείδωτου μεθόδου θέρμανσης

--Δύναμη 12kw θέρμανσης

2.1 κύβος/πυρήνας/ταξινόμηση του μανικιού

--Ταινία νερού που ταξινομεί το μανίκι

--Υλικός χαλκός

--Προδιαγραφή Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

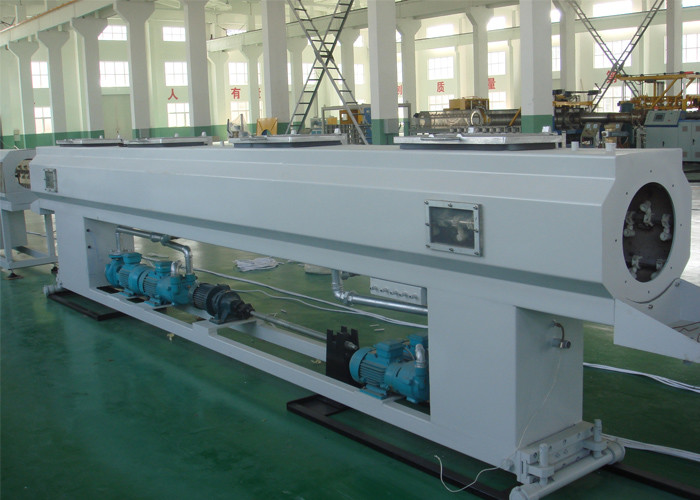

3.0 κενή υδρόψυξη sgzl-63 βαθμολόγησης

--Εφαρμόσιμη σειρά Φ20-63mm σωλήνων

--Υλικό χρώμα ψεκασμού πιάτων ανοξείδωτου γραφείου

--Μήκος 3000mm κενών κιβωτίων

--Κενή αντλία 3KW

--Υδραντλία 2.2KW

--Μέγιστο κενό -0.06MPa

--Φίλτρο ανοξείδωτου

--Σωλήνας 4 ψεκασμού ανοξείδωτο PC

--ABS ακροφυσίων

--Αυτόματο σύστημα ελέγχου θερμοκρασίας ύδατος και σταθμών ύδατος

--Ηλεκτρικός κρεμώντας τύπος παραθύρων ελέγχου

--Τρισδιάστατο διευθετήσιμο γραφείο

--Κίνηση της μπροστινής και οπίσθιας μηχανής 0.75KW

--Ύψος, οριζόντιος χειρωνακτικός έλεγχος

--Μπροστινή και πίσω απόσταση μετακίνησης του πλαισίου 900mm

--Αριστερή και δεξιά απόσταση ρύθμισης του κιβωτίου ±50mm

--Πάνω-κάτω την απόσταση ρύθμισης του κιβωτίου ±50mm

--Τετραγωνικός σωλήνας χάλυβα επίγειων ραγών με τη ζωγραφική

3.1 κενή υδρόψυξη sgzl-63 βαθμολόγησης

--Εφαρμόσιμη σειρά Φ20-63mm σωλήνων

--Υλικό χρώμα ψεκασμού πιάτων ανοξείδωτου γραφείου

--Μήκος 6000mm κενών κιβωτίων

--Κενή αντλία 4KW

--Υδραντλία 4KW

--Μέγιστο κενό -0.06MPa

--Φίλτρο ανοξείδωτου

--Σωλήνας 4 ψεκασμού ανοξείδωτο PC

--ABS ακροφυσίων

--Αυτόματο σύστημα ελέγχου θερμοκρασίας ύδατος και σταθμών ύδατος

--Ηλεκτρικός κρεμώντας τύπος παραθύρων ελέγχου

--Το ύψος του γραφείου μπορεί να ρυθμιστεί από τα αριστερά προς τα δεξιά

--Πάνω-κάτω την απόσταση ρύθμισης του κιβωτίου ±50mm



4.0 δεξαμενή sgpl-63 νερού ψεκασμού

--Ανοξείδωτο σωμάτων δεξαμενών

--Υδραντλία 4KW

--Μήκος 6000mm

--Ψεκάζοντας σωλήνας 4 κομμάτια ανοξείδωτου

--ABS ακροφυσίων

--Ύψος διευθετήσιμο

--Πάνω-κάτω την απόσταση ρύθμισης του κιβωτίου ±50mm



5.0 έλξη-από τη μηχανή sdq-63

--Τύπος　　 Δύο pedrails

--Λαστιχένιος υλικός μαλακός ελαστικός V-shaped λαστιχένιος φραγμός φραγμών

--Μορφή σωλήνων στερέωσης πνευματική

--Μήκος σωλήνων στερέωσης　　　 2200mm

--Δύναμη μηχανών κίνησης　　　　　　　 3kw κανονισμός ταχύτητας μετατροπής συχνότητας

--Μετα:φέρω-από την ένταση (ανώτατη).　　　　　3KN

--Ταχύτητα μεταφοράς　　　　　　　　　　3-30m/min

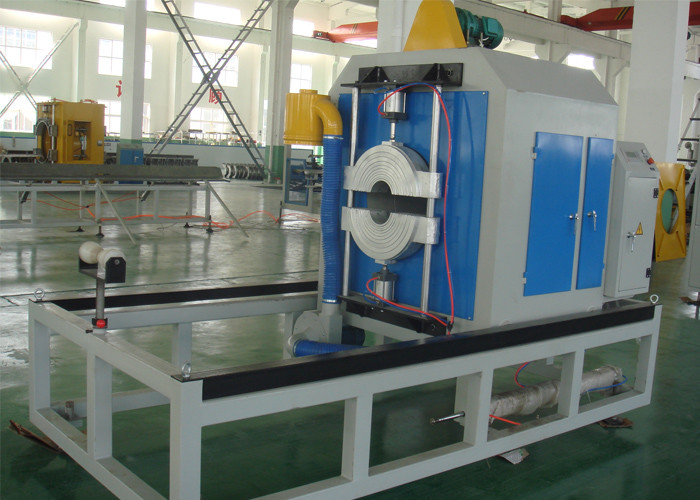

6.0 τέμνουσα μηχανή sgqg-63

--Σειρά Φ20~Φ63mm εφαρμογής

--Μέθοδος στερέωσης　　　 Πνευματική στερέωση

　

--Υλική λεπίδα κραμάτων λεπίδων

--Τέμνουσα κυκλική κοπή μορφής

--Γραμμική ταχύτητα 0.3-5 M/min εργασίας

--Αποτελεσματικό μήκος 1500mm κτυπήματος

--Δύναμη 1.1kw μηχανών επαναστάσεων



7.0 ανατρέψτε το υποστήριγμα stf-6000

--Μήκος 6000mm σωλήνων εκφόρτωσης

--Υλικό χτυπημάτων　　　 στίλβωση ανοξείδωτου

　

--Πνευματικός έλεγχος, αυτόματη ανατροπή με καθορισμένου μήκους

8.0 σύστημα ελέγχου

--έλεγχος Omron θερμοκρασίας

--Αναστροφέας ABB

--Επαφέας Siemens
